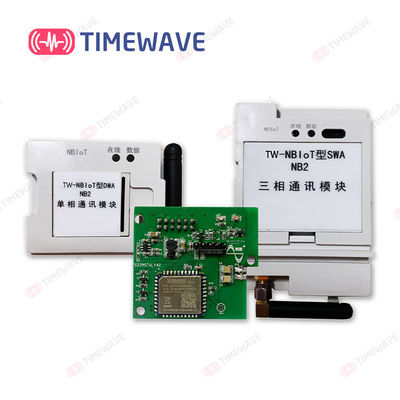

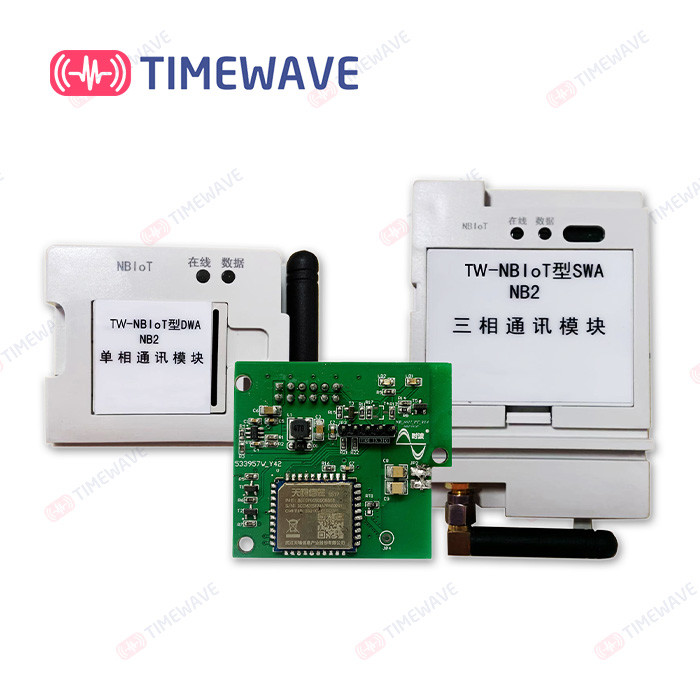

NBIoT industriale ha avanzato i moduli di comunicazione di conteggio dell'infrastruttura

Modulo di comunicazione di NBIoT per realizzare installazione indipendente del metro di energia e dell'interfaccia elettrica unificata

• Panoramica del prodotto

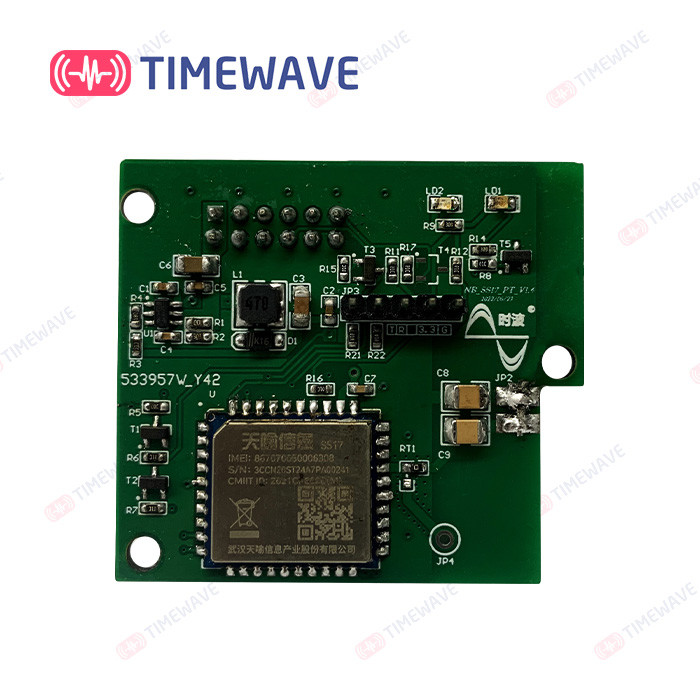

1. La TW-NBIoT è un modulo di comunicazione per i singoli e metri astuti trifasi di watt-ora basati sulla computazione del bordo. L'elettrico            l'interfaccia è unificata per evitare lo sviluppo secondario del metro di energia elettrica.

2. Il modulo di comunicazione astuto del tester N.B.:-IoT è incastonato con il modulo di comunicazione senza fili ad alto rendimento, a bassa potenza, a più bande N.B.:-IoT e microprocessore a 32 bit a bassa potenza. Finchè l'ambiente di uso dei metri astuti dell'elettricità è all'interno della copertura della rete di comunicazione N.B.:-IoT, può realizzare l'accesso istantaneo dei metri dell'elettricità alla piattaforma della gestione, ricevere e rispondere alle istruzioni controllo/della lettura pubblicate dalla piattaforma. Allo stesso tempo, può efficacemente controllare carica il ciclo e mansioni ed altri parametri di esercizio di segnalazione all'interno del modulo di comunicazione. Automaticamente acquistare i vari dati del metro di elettricità e caricarlo alla piattaforma della nuvola in maniera regolare. Il modulo di comunicazione può direttamente sostituire il modulo dello SpA o il piccolo modulo senza fili del metro dell'elettricità corrente. Realizzi l'accesso alla rete N.B.:-IoT e stabilisca il collegamento con la piattaforma della nuvola dell'operatore.

• Funzioni principali e caratteristiche

1. Costruito in MCU, con capacità di calcolo del bordo;
2. Il modulo di comunicazione ha la capacità di ottenere automaticamente le informazioni di indirizzo uniche di comunicazione del metro astuto attualmente fornito dopo acceso. E realizzi legare con il suo proprio indirizzo di comunicazione a distanza;
3. Il modo a distanza senza fili di LoRaWAN può configurare flessibilmente i parametri dell'operazione quale l'elenco attività e carica il tempo richiesto di ciclo dal modulo di comunicazione per eseguire automaticamente l'attivo carica il compito;
4. I dati professionali dell'interfaccia scorrono la tecnologia di controllo automatico. Dia la priorità alla struttura dell'istruzione pubblicata dall'ingresso della piattaforma. Trasmissione trasparente bidirezionale in tempo reale completa;
5. La progettazione astuta standard della scatola dell'interfaccia di comunicazione e del modulo del tester della griglia dello stato sarà adottata. È adatto alla maggior parte dei metri astuti e può essere sostituito direttamente (spina calda).
6. I parametri configurati possono essere conservati quando il modulo è spento. Recupero automatico quando il potere è ristabilito.
7. Il circuito indipendente ed il potere di trasformazione dell'energia permettono al circuito di controllo. Efficacemente usi l'alimentazione elettrica di DC12V dell'uscita dell'interfaccia del modulo e di controllo di ingresso/uscita dell'amperometro.

• Specifiche e parametri tecnici principali

1. Informazioni della banda di frequenza: B5@H-FDD 850MHz;
2. Potenza di uscita: 23dBm ± 2dB;
3. Sensibilità in ricezione: - 129dBm ± 1dB;
4. Interfaccia dell'antenna: connettore standard dell'antenna SMA;
5. Alimentazione elettrica: DC12V, 500mA;
6. Archiviazione di dati: tempo di archiviazione di dati dopo il ≥ di interruzione di corrente 10 anni;
7. Interfaccia di comunicazione: porta seriale standard di TTL;
8. Di baud rate dell'interfaccia di comunicazione del metro di energia elettrica: 2400bps;
9. Protocollo di comunicazione: Tratta in discesa: conformi al protocollo di comunicazione DL/T645-2007;                                                                                                                   Tratta in salita: Protocollo di CoAP delle Telecomunicazioni/protocollo delle Telecomunicazioni LWM2M/altri protocolli dell'operatore
10. Gamma di temperature di lavoro: - ℃ 25 ℃~60;
11. Gamma di temperatura di funzionamento di limite: - ℃ 40 ℃~70;
12. Gamma di temperatura limite del trasporto e di stoccaggio: - ℃ 40 ℃~70;
13. Umidità relativa: < 75%;
14. Pressione atmosferica: 63.0kPa~106.0kPa (altitudine 4000m e sotto);

• Aspetto ed installazione dell'antenna

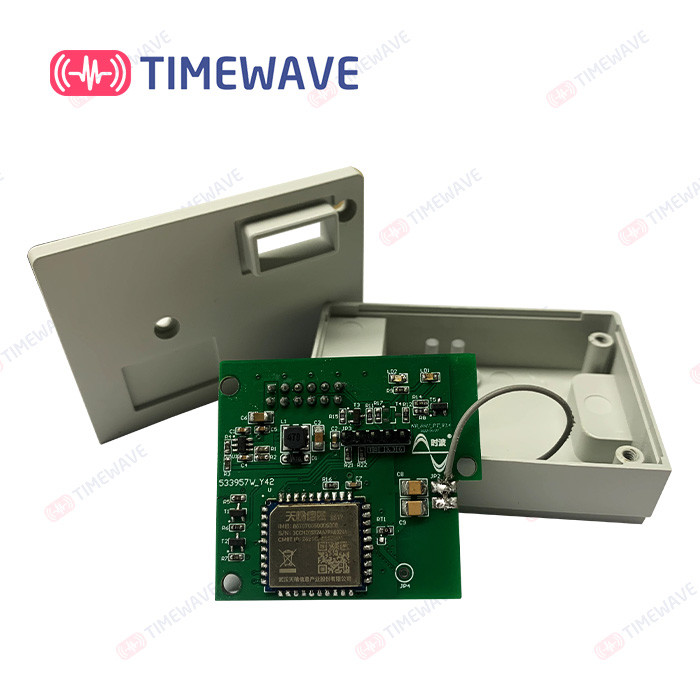

Diagramma dell'Assemblea del modulo astuto monofase del tester di elettricità e di comunicazione di NBIoT (accessorio dell'antenna)

Diagramma dell'Assemblea del modulo astuto monofase del tester di elettricità e di comunicazione di NBIoT (accessorio dell'antenna)

Modulo di comunicazione astuto del tester di NBIoT (antenna esterna)

Diagramma dell'Assemblea del modulo astuto monofase del tester di elettricità e di comunicazione di NBIoT (antenna esterna)

Diagramma dell'Assemblea del modulo astuto trifase del tester di elettricità e di comunicazione di NBIoT (antenna esterna)
