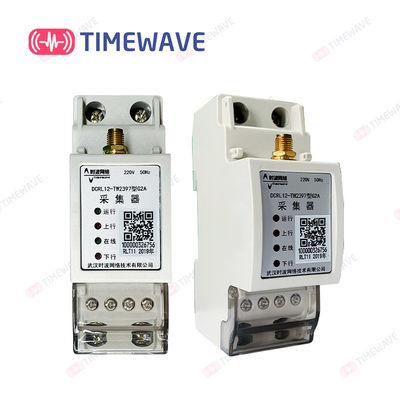

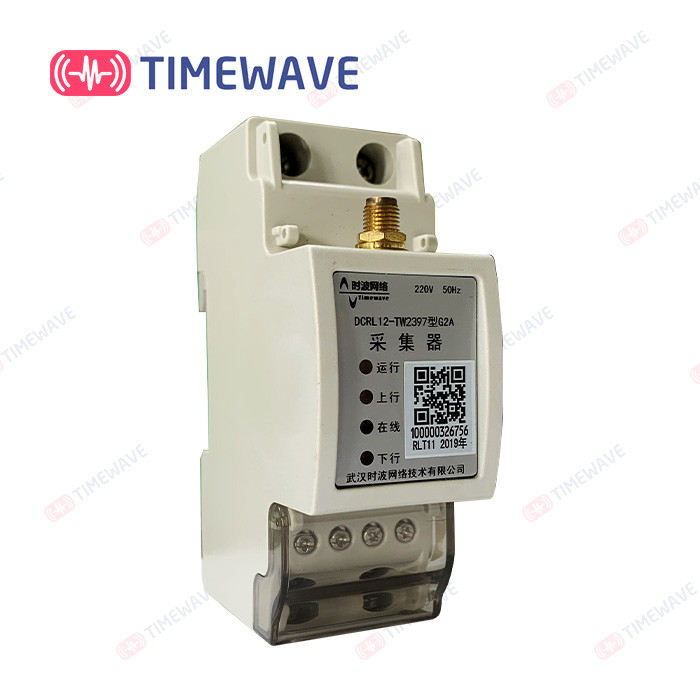

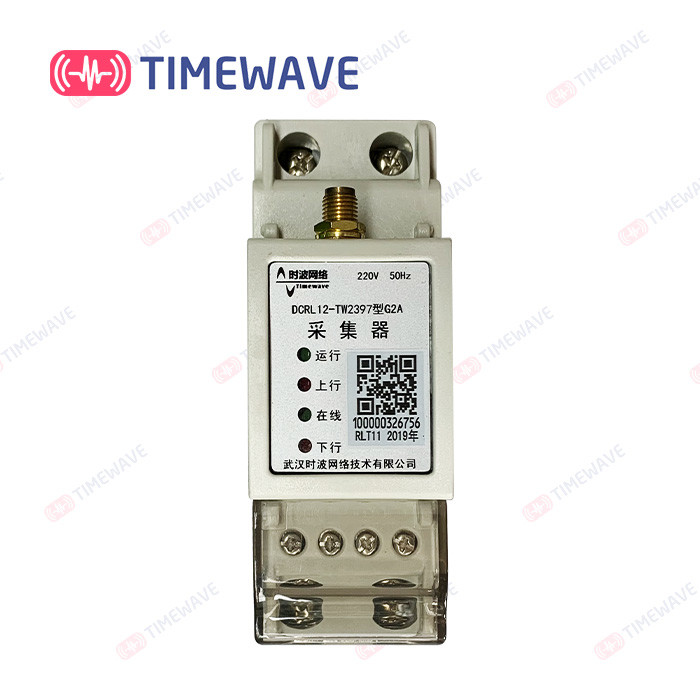

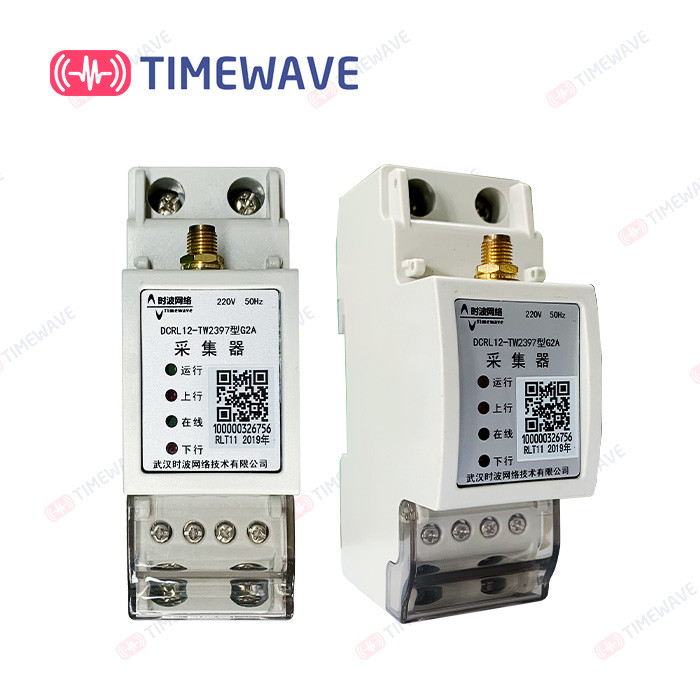

Infrastruttura di conteggio avanzata astuta RS485 al telecomando del collettore di LoRaWAN

RS485 al collettore di LoRaWAN per completare la raccolta di dati punto a punto per le occasioni di comunicazione di IoT

• Breve introduzione

1. DCRL12-RDK150 G2A 485 al collettore di LoRaWAN (tratta in salita LoRaWAN, tratta in discesa 485) basato sulla computazione del bordo è un prodotto sviluppato specialmente per le occasioni di comunicazione di IoT. Il prodotto è compatibile con RS485 gli standard industriali (protocollo di DL/T645, di CJ/T188, di MODBUS). Il prodotto è progettato secondo il concetto delle norme industriali di controllo, con la comunicazione economizzatrice d'energia ed isolata!
2. Il collettore è semplice da usare. Installi soltanto il collettore nell'area che il segnale dell'ingresso di LoRaWAN può coprire. La raccolta di dati punto a punto è completata tramite l'ingresso, con basso consumo energetico, tempo di impiego lungo e la trasmissione dei dati bidirezionale. Fornisce una garanzia affidabile per la raccolta accurata dei dati in tempo reale. Il collettore può caricare automaticamente i dati all'ingresso. L'ingresso carica automaticamente i dati alla piattaforma della rete. Il prodotto ha struttura semplice ed è facile da mantenere e sostituire. Nessun'installazione facile e veloce del collegamento di cavo di comunicazione di tratta in salita.  Ha le caratteristiche di forte abilità anti-interferenza, dell'operazione ad alta velocità e stabile lunga di distanza di trasmissione.

• Funzioni principali e caratteristiche

1. Interfaccia della tratta in discesa RS485 (di baud rate può essere fissato), con 1-32 terminali. Tratta in salita LoRaWAN.
2. Interfacce doppie RS485. Un modo è di mettere l'interfaccia di manutenzione localmente.
3. Con alimentatore a corrente alternata miniatura, il CA 220V direttamente è collegato.
4. Supporto DL/645, CJ/T188, MODBUS ed altri protocolli (personalizzabili).
5. La tecnologia di computazione del bordo si applica e l'attivo regolare si carica e la trasmissione trasparente può essere commutata. Mansioni caricate di dati (numero massimo delle mansioni di dati: 4), l'intervallo fra caricare i dati (0000~9999 minuti) e l'archivio terminale (soltanto i terminali che esistono nell'archivio possono caricare automaticamente i dati) possono essere messi.
6. Ha la funzione del modo a distanza di LoRaWAN e del modo del locale RS485 per manutenzione di dati.
7. L'isolamento di comunicazione, che applica la tecnologia brevettata della società, ha le funzioni di isolamento attivo, il colpo del anti-fulmine, tensione diblocco e anti alta e efficacemente protegge il funzionamento normale dell'interfaccia RS485 e del collettore.
8. I dati professionali dell'interfaccia scorrono la tecnologia di controllo automatico. Dia la priorità alla struttura dell'istruzione pubblicata dall'ingresso della piattaforma.
9. È installato con la ferrovia di guida 2P, con piccolo volume. Installazione facile.
10. L'indicazione di stato del collettore è ricca. Lo stato di lavoro del collettore può essere determinato dall'indicatore di condizione m/c sul sito.
11. Conservi automaticamente i parametri configurati nel caso di interruzione di corrente. Recupero automatico una volta alimentato sopra.

• Parametri tecnici principali

1. Parametri elettrici: tensione di funzionamento: CA 220V+- 20% 50Hz. Tensione in ozio RS485: CC 5V. Capacità di carico RS485: 32 RS485 apparecchiature terminali (800 metri). Potere del consumo: ≤ 3W, ≤ 5VA di potenza attiva di potenza apparente;
2. Parametri di prestazione senza fili: punto centrale di frequenza: 433MHz/470MHz (progetto su misura), norma internazionale di LoRaWAN. Tecnologia di modulazione: modulazione di spettro di diffusione lineare di modulazione di frequenza. Larghezza di banda: 125kHz/250kHz. Potere di rf: 20dBm (100mW). Sensibilità in ricezione: - 143dBm @ SF12/BW 125KHz;
3. Prestazione di sicurezza: tensione di impulso: 2kV. Il lavoro resiste alla tensione: 2kV;
4. Compatibilità elettromagnetica: scarica elettrostatica: 4kV. Gruppo veloce di impulso: 2kV (circuito principale),/2kV (circuito del segnale).                  Impulso: 2kV (modo differenziale)
5. Condizioni di funzionamento: temperatura: - ℃ 20 ℃~+60. Umidità: ≤ 95% di umidità relativa;
6. Archiviazione di dati: ≥ di tempo di archiviazione di dati 10 anni dopo interruzione di corrente;
7. Interfaccia di comunicazione: interfaccia doppia RS485. Metta il porto 2400bps localmente. Porta di comunicazione del tester: quattro di baud rate possono essere fissati (come: 200bps; 2400bps; 4800bps; 9600bps).

• Schema a blocchi di blocco funzionale e di principio del collettore

1. Modulo di alimentazione: modulo di alimentazione di commutazione efficiente di uso per l'alimentazione elettrica;
2. Modulo di comunicazione di LoRa: realizzi l'interazione di dati fra il nodo di LoRa e l'ingresso. Selezioni il modo di lavoro della classe C nel protocollo standard di LoRaWAN;
3. Porto di regolazione locale: ha i parametri dell'operazione del collettore di domanda ed ha l'opzione per fissare alcuni parametri dell'operazione;
4. Porta di comunicazione del tester della tratta in discesa: permetta a di baud rate unificato di comunicazione secondo il valore di regolazione di baud rate del porto della tratta in discesa nel collettore;
5. Modulo di controllo principale: controlli la ricezione/un invio di dati di tre canali di serie. Allo stesso tempo, i dati interni E2 sono memorizzati/letti. Allo stesso tempo, insieme lo stato dell'indicatore secondo lo stato di lavoro corrente per informare il personale del campo dello stato di lavoro del collettore.

• Descrizione dell'indicatore

1. Online: Dopo che il collettore è alimentato sopra, il modulo di comunicazione di LoRa inizia automaticamente per unire l'azione per accedere alla rete. L'indicatore infiamma. Quando il modulo è collegato con successo alla rete, l'indicatore si girerà normalmente verso sul modo;
2. Tratta in salita: Quando il modulo di LoRa di tratta in salita riceve/invia i dati. L'indicatore luminoso infiamma una volta. Lo stato normale è disinserito;
3. Tratta in discesa: quando il porto del bus del tester di tratta in salita riceve/invia i dati. L'indicatore luminoso infiamma una volta. Lo stato normale è disinserito;
4. I terminali A1, B1, A2 e B2 sono interfacce RS-485
5. Terminali A1 e B1: Porta di comunicazione RS-485 del metro a valle.
6. Terminali A2 e B2: metta la porta di comunicazione RS-485 localmente
