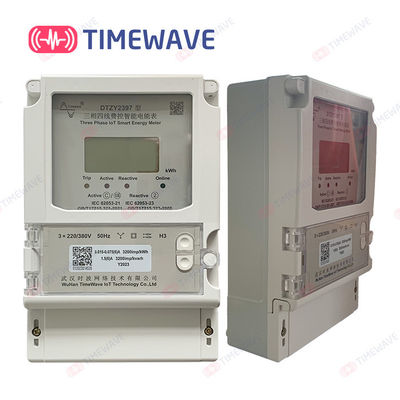

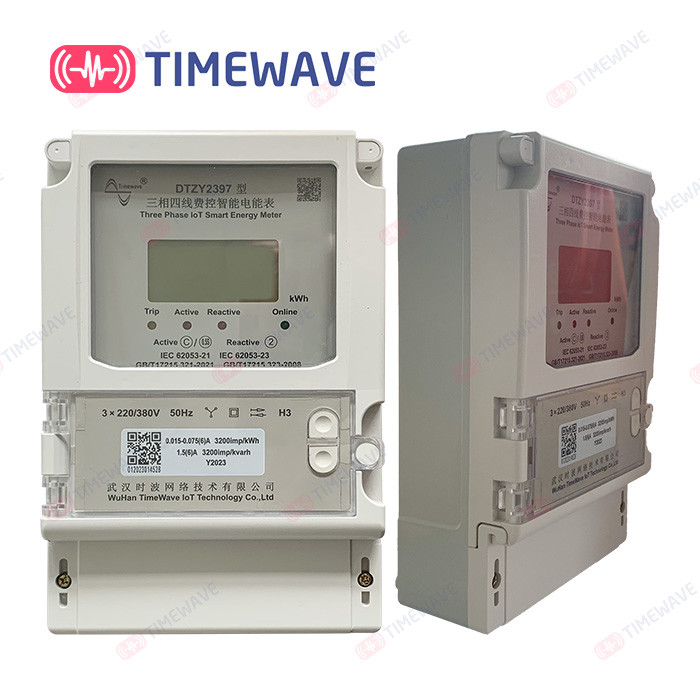

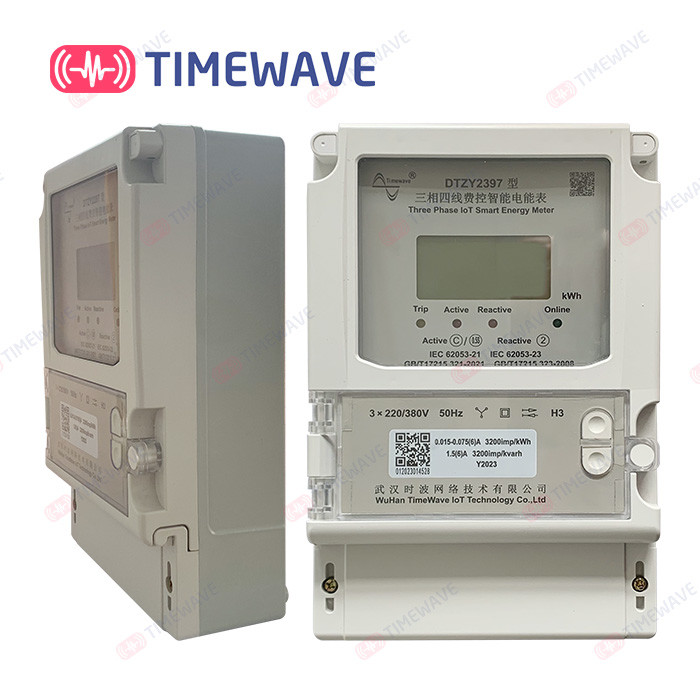

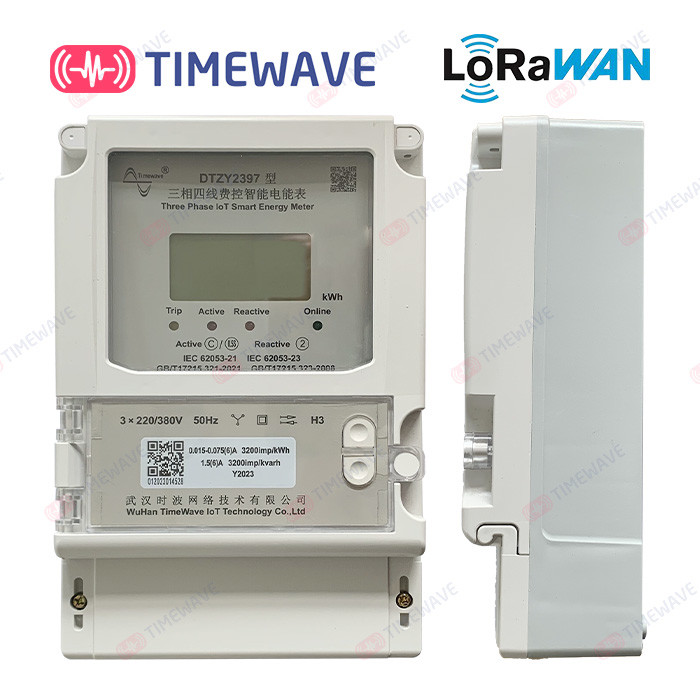

Dispositivo WIFI della trasmissione dei dati di LORA Wireless Energy Meter Terminal LoRaWAN
| Luogo di origine | Hubei, Cina |
|---|---|
| Marca | TimeWave |
| Certificazione | ISO/IEC 20000-1, ISO/IEC 27001,I SO/IEC 9001 |
| Numero di modello | DTZY2397 |
| Quantità di ordine minimo | negoziabile |
| Prezzo | EXW US$ 50-100/set |
| Imballaggi particolari | 20pcs/carton |
| Tempi di consegna | 3-5 settimane dopo che ricevere il pagamento |
| Termini di pagamento | T/T, L/C |
| Capacità di alimentazione | 2000 insiemi/settimana |
Contattimi gratis campioni e buoni.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xDettagli
| Personalizzazione | OEM/ODM | Fase | Singolo/tre |
|---|---|---|---|
| Norme | IEC62053-21, DL/T645-2007 | Frequenza di griglia di potere | 50HZ |
| ONU di tensione nominale | 220V/3*220v/380v | Tensione di funzionamento | ONU di 80% ~ ONU 115% |
| Ib di limite della corrente nominale | 5A | Corrente massima Imax | 80A/100A |
| Corrente di avviamento | 0,4% Ib | Protocollo di connettività | NB-iot/LoraWan |
| Prodotto | Metro astuto fasi tre/singolo di energia | ||
| Evidenziare | LORA Energy Meter Terminal,Terminale del tester di energia di WIFI,Dispositivo della trasmissione dei dati di LoRaWAN |
||
Descrizione di prodotto
Dispositivo senza fili della trasmissione dei dati del tester di energia del terminale di comunicazione di TIMEWAVE LORA con il funzionamento di LoRa 4G WIFI LoRaWAN
Tipo DTZY2397 (LoRaWAN)
Metro astuto trifase di energia di IOT
Istruzione operativa del tester di elettricità
1. PANORAMICA
Il metro intelligente dell'elettricità ha le funzioni della misura di energia elettrica, della misura di misura di parametro di potere, di divisione di tempo, di congelamento in tempo reale, di controllo di accensione, di LoRaWAN e della comunicazione RS485, ecc. È adatto ad occasioni trifasi del consumo di energia.
| Qualificazione | Tavola diretta trifase | Tavola trifase di CT |
| Norme | IEC62053-21, IEC62052-11, DL/T645-2007 | |
| ONU di tensione nominale | 3×220/380V | 3×220/380V |
| Gamma di tensione di funzionamento | 80%-115% | 80%-115% |
| Limite stimato Ib di flusso | 5A | 1.5A |
| Corrente massima: Imax | 100A | 6A |
| corrente di avviamento | 0,4% Ib | 0,2% Ib |
| Frequenza di griglia di potere | 50Hz | 50Hz |
| gamma di frequenza | ±2% | ±2% |
| Accuratezza attiva di misura | Classl 1/B | Classe 0,5, S/C |
| Accuratezza reattiva di misura | Classe 2 | Classe 2 |
| Costante attiva di impulso | 400 (diavoletto/KWH) | 3200 (diavoletto/KWH) |
| La costante reattiva di impulso | 400 (diavoletto/kvarh) | 3200 (diavoletto/kvarh) |
| precisione dell'orologio | ±0.5S/d (23℃) | ±0.5S/d (23℃) |
| Gamma di temperatura di funzionamento normale | -40°C~+70°C | -40°C~+70°C |
| Gamma di temperatura di funzionamento estrema | -40°C~+70°C | -40°C~+70°C |
| Gamma di temperature di stoccaggio e del trasporto | -40°C~+70°C | -40°C~+70°C |
| dissipazione di potere | <1> | >1.5W, 10VA |
| Il tempo che le prerogative dell'orologio di blackout | >24h | >24h |
| L'interfaccia RS485 | Il difetto è 2.400 la b la p s.1200bps, 2400bps, 4800bps e 9600bps erano disponibili | |
| Frequenza di LoRaWAN | 864-865MHz | 864-865MHz |
3.1. 3,1 misurando potenza attiva di separazione potenza attiva di potenza attiva, di direzione positiva e negativa, potere reattivo del quadrante 1-4 e di fase con un contatore positive e negative di ABC e funzioni di potenza reattive. L'energia elettrica dovrebbe essere accumulata esclusivamente e memorizzata ogni volta per energia elettrica ed energia elettrica totale al periodo quali le punte, i picchi, gli appartamenti e le valli. E può anche memorizzare e visualizzare il potere dei 12 mesi precedenti.
3.2. 3,2 può misurare, immagazzinare e visualizzare i parametri di esercizio e gli stati di ABC quali ogni tensione di fase, potere reattivo attivo corrente, totale e trifase, potere reattivo attivo trifase, fattore di potenza totale e trifase e frequenza del metro dell'elettricità corrente. Ed ha sovraccaricare la funzione della protezione.
3,3 ci sono due insiemi dei tassi (tagliente, di punta, piano, valle) e dei periodi che possono essere programmati arbitrariamente e un altro insieme dei tassi e dei periodi può essere inizio all'usato a all'intervallo di tempo stabilito. Ogni insieme dei periodi di cadenza può essere fissato con almeno 2 fasce orarie per un anno. Almeno 14 periodi di tempo possono essere fissati in 24 ore. L'intervallo minimo di periodo di tempo è 15 minuti. Il periodo di tempo può essere fissato attraverso i punti zero.
3,4 annotazione il periodo massimo di avvenimento e della domanda in avanti di potenza attiva reattiva ed inversa attiva e positiva attiva e inversa in quel mese.
3.5It ha funzioni di congelamento come congelamento istantaneo, congelamento regolare, congelantesi giornalmente, ha acconsentito il congelamento ed il congelamento di ora.
3,6 ha la funzione della registrazione di evento quale lo schiarimento zero, programmare, corretta le bozze di, spegne, tirare e chiudere il freno, ecc.
3,7 funzione a distanza del trasporto di energia e di sconnessione. Il comando spento è pubblicato dall'interfaccia di comunicazione quale RS485 tagliare il ciclo del carico dell'utente; O pubblichi un'istruzione del trasporto di energia accendere il ciclo del carico dell'utente.
3.8Active si caricano/funzione di trasmissione trasparente bidirezionale. Attivamente carichi i dati alla piattaforma corrispondente attraverso la rete wireless di LoRaWAN, con un intervallo di difetto (settable) di 4 ore.
3,9 dopo che il metro è alimentato sopra ed il modulo di LoRaWAN è collegato alla rete, il metro è calibrato automaticamente.
Rappresentazione schematica LCD dell'esposizione a schermo pieno (come indicato sopra)
| No. | Figura LCD | spieghi |
| 1 | T3 NEGATIVO T4 DEL T2 DEL T1 DEL ∑ DI POSIZIONE DI PREMON | Corrente ed il mese scorso, in avanti e consumo totale inverso e cumulativo di elettricità ed ogni tasso |
| 2 | Poiché C | Stato trifase di ABC, energia elettrica, indicazione istantanea di quantità |
| 3 | RICHIESTA | Richiesta mensile massima |
| 4 | RIMANGA | Vada allo scoperto ed indicazione di stato residua |
| 5 | |
Indicatore di condizione m/c della rete (nessuno) |
| 6 | 8888:8.8: 8,8 chilowatt KWH V A del kvarh di cos Φ | Pannello dati ed il simbolo corrispondente dell'unità |
| 7 | |
Rappresenta gli insiemi 1 e 2 di periodi |
| 8 | |
Indica lo stato del tasso corrente (valle di punta) |
| 9 | |
Indicatore insufficiente di tensione della batteria o del supercapacitor |
| 10 | |
Tensione trifase o indicatore sfasato corrente |
la l va allo scoperto l'indicazione: elettricità di scoperto quando secondi istantanei, potere spento «in eccedenza» di scoperto quando flash di velocità «in eccedenza ".
l indicazione sfasata: Quando ABC ha luogo dalla fase, il carattere corrispondente di ABC nella fila più bassa infiamma secondi.
l indicazione sbagliata di fase: questo indicatore asseconda i flash quando la tensione trifase di ABC è fase sbagliata; questo indicatore accelera i flash quando la corrente trifase di ABC è sbagliata. Questo indicatore non compare quando ci sono fasi mancanti.
indicazione sbagliata di fase: questo indicatore asseconda i flash quando la tensione trifase di ABC è fase sbagliata; questo indicatore accelera i flash quando la corrente trifase di ABC è sbagliata. Questo indicatore non compare quando ci sono fasi mancanti.Il metro dell'elettricità usa un LED luminoso e di lunga vita come indicatore luminoso di impulso.
Ha indicatore luminoso di impulso di potenza attiva: rosso, esca solitamente, infiammando quando misurano la potenza attiva.
Ha indicatore luminoso di impulso di potere reattivo: rosso, esca solitamente, infiammando quando misurano la potenza attiva.
Indicatore luminoso di viaggio: giallo. Spesso fuori indica lo stato chiuso del relè. Spesso luminoso indica il relè fuori dallo stato.
Indicatore di condizione m/c del modulo di LoRaWAN: verde. Spesso luminoso indica che è online, infiammando sta andando online.
5. DESCRIZIONE DI ASPETTO E COLLEGAMENTI DELL'INSTALLAZIONE
5.2.1 schema elettrico terminale corrente debole
NO: Viaggio di Tritrip
N: Il viaggio è pubblico
NC: Tritrip è chiuso spesso
T +: Alta t multifunzionale: Multifunzionale basso
: La linea B di RS485 A: La linea P di RS485 B: Impulso attivo Q: impulso reattivo
- -: Terreni comunali di impulso
5.2.2 schema elettrico della tavola a quattro vie trifase di induttanza reciproca
5.2.3 schema elettrico della tavola diritta a quattro vie trifase del tester
5.3. Installazione
Il metro dell'elettricità sarà installato all'interno il più distante possibile. La protezione speciale del contenitore di strumento sarà usata per installazione all'aperto. Il piatto inferiore dell'installazione sarà riparato sulla parete con la forte resistenza al fuoco e non facile alla vibrazione. Non ci devono essere gas corrosivi nell'aria circostante in cui il metro è installato. Eviti la polvere, lo spruzzo di sale, ecc.
Nel per mezzo del metro dell'elettricità, i collegamenti devono essere condotti rigorosamente secondo lo schema elettrico nella copertura della coda del metro. È raccomandato per usare il filo di rame per il cavo collegato al sedile terminale. Le viti del cavo fisso nel sedile terminale dovrebbero essere strette per evitare bruciare il metro dell'elettricità dovuto il cattivi contatto e riscaldamento.
6. TRASPORTO E STOCCAGGIO
Gli amperometri devono essere trasportati ed immagazzinati nelle circostanze d'imballaggio originali. I prodotti non saranno urtati severamente durante trasporto ed il disimballaggio e sono trasportati ed immagazzinati conformemente ai termini tecnici generali GB/T15464-1995 per l'imballaggio dello strumento. I prodotti dovrebbero essere immagazzinati nel magazzino ed hanno disposto sulla struttura della piattaforma. L'altezza di impilamento non supererà cinque strati. Non ci saranno gas corrosivi presenti nell'ambiente immagazzinato.
7. PERIODO E SERVIZIO DI ASSISTENZA AL CLIENTE DI GARANZIA
Se l'utente aderisce alle specifiche dell'operazione del trasporto, di stoccaggio e dell'installazione e la guarnizione del cavo del produttore è ancora completa. Se c'è un problema di qualità, la nostra società è gratis la riparazione o sostituzione responsabile entro 18 mesi a partire dalla data della consegna il metro dell'elettricità.
Durante il ciclo di intera vita dei prodotti, dei nostri mezzi della società «tre garanzie» per tutti i prodotti del tester di elettricità, fornendo manutenzione ed i servizi necessari. Fornitura dello schema elettrico dell'attrezzatura e documenti e disegni tecnici necessari. Secondo i requisiti degli utenti, organizzi l'addestramento necessario per il personale e gli operatori di manutenzione. Fornendo i materiali di addestramento ed aggiornare regolarmente il software e fornire aggiornamento libero.
Dopo la ricezione della richiesta di servizio dell'utente del prodotto, la nostra società risponderà entro 12 ore.
