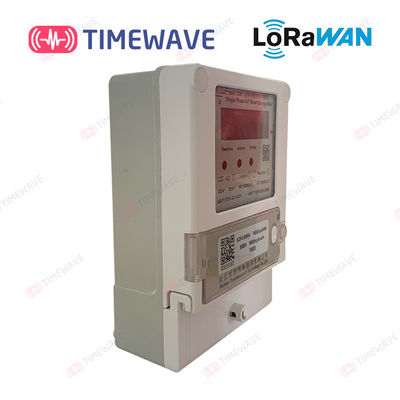

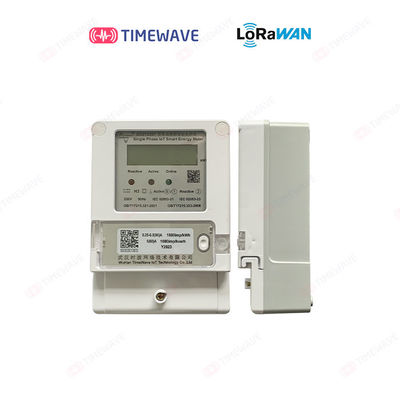

La ferrovia di baccano un metro Lorawan di energia di fase ha prepagato il metro del consumo di energia di CC di Digital
| Luogo di origine | Hubei, Cina |
|---|---|
| Marca | TimeWave |
| Certificazione | ISO/IEC 20000-1, ISO/IEC 27001,I SO/IEC 9001 |
| Numero di modello | DDZY2397 |
| Quantità di ordine minimo | negoziabile |
| Prezzo | EXW US$ 50-100/set |
| Imballaggi particolari | 20pcs/carton |
| Tempi di consegna | 3-5 settimane dopo che ricevere il pagamento |
| Termini di pagamento | T/T, L/C |
| Capacità di alimentazione | 2000 insiemi/settimana |
Contattimi gratis campioni e buoni.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xDettagli
| Personalizzazione | OEM/ODM | Fase | Singolo |
|---|---|---|---|
| Norme | IEC62053-21, DL/T645-2007 | Frequenza di griglia di potere | 50HZ |
| ONU di tensione nominale | 220V/3*220v/380v | Tensione di funzionamento | ONU di 80% ~ ONU 115% |
| Ib di limite della corrente nominale | 5A | Corrente massima Imax | 80A/100A |
| Corrente di avviamento | 0,4% Ib | Protocollo di connettività | NB-iot/LoraWan |

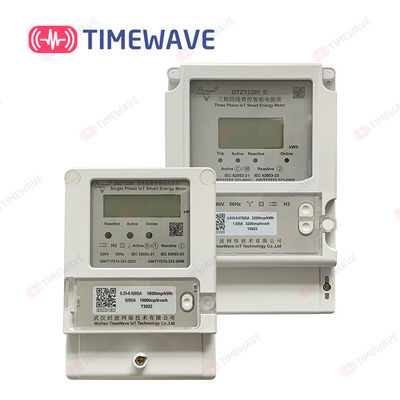

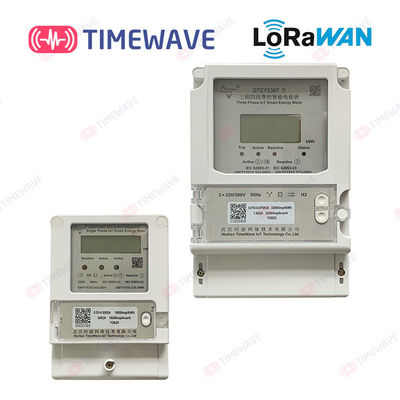

| Prodotto | Metro astuto fasi tre/singolo di energia | ||
| Evidenziare | Ferrovia di baccano un metro di energia di fase,Pagato anticipatamente un metro di energia di fase,Metro del consumo di energia di CC di Lorawan |
||
Descrizione di prodotto
Un metro senza fili di energia elettrica di corrente continua di Lora Lorawan Modbus Prepaid Digital della ferrovia di baccano di fase
Metro astuto monofase di energia di IOT
Istruzione operativa del tester di elettricità
1. PANORAMICA
Il metro intelligente dell'elettricità ha le funzioni della misura di energia elettrica, della misura di misura di parametro di potere, di divisione di tempo, di congelamento in tempo reale, di controllo di accensione, di LoRaWAN e RS485 della comunicazione ecc, che è adatta ad occasioni monofasi del consumo di energia.
| Qualificazione | Tavola diretta di monofase |
| Norme | IEC62053-21, IEC62052-11, DL/T645-2007 |
| ONU di tensione nominale | 220V |
| Gamma di tensione di funzionamento | ONU dell'ONU ~115% di 80% |
| Ib di limite della corrente nominale | 5A |
| Corrente massima: Imax | 80A |
| Corrente di avviamento | 0,4% Ib |
| Frequenza di griglia di potere | 50Hz |
| Gamma di frequenza | ±2% |
| Accuratezza attiva di misura | Classe B/1 |
| Accuratezza reattiva di misura | Classe 2 |
| Costante attiva di impulso | 1600 (diavoletto/KWH) |
| Costante reattiva di impulso | 1600 (diavoletto/kvarh) |
| Precisione dell'orologio | ±0.5S/d (23℃) |
| Gamma di temperatura di funzionamento normale | -25℃~+55℃ |
| Gamma di temperatura di funzionamento estrema | -40℃~+70℃ |
| Gamma di temperature di stoccaggio e del trasporto | -40℃~+70℃ |
| Dissipazione di potere | <1.5W, 10VA |
| Il tempo che le prerogative dell'orologio di blackout | >24h |
| L'interfaccia RS485 | Il difetto 2400bps, 1200bps, 2400bps, 4800bps e 9600bps è facoltativo |
| Frequenza di LoraWan | 864-865MHz |
3. IL PRINCIPIO FUNZIONA
3.1. Ha misura in avanti ed inverte le funzioni attive di energia. L'energia elettrica dovrebbe essere accumulata esclusivamente e memorizzata ogni volta per energia elettrica ed energia elettrica totale al periodo quali le punte, i picchi, gli appartamenti e le valli. E può anche memorizzare e visualizzare il potere dei 12 mesi precedenti.
3.2. Può misurare, memorizzare e visualizzare la tensione, corrente, potere, fattore di potenza, frequenza e gli altri parametri di esercizio e stato del metro dell'elettricità corrente. Ed ha sovraccaricare la funzione della protezione.
3.3. Ci sono due insiemi dei tassi (tagliente, di punta, piano, valle) e dei periodi che possono essere programmati arbitrariamente e un altro insieme dei tassi e dei periodi può essere inizio all'usato a all'intervallo di tempo stabilito. Ogni insieme dei periodi di cadenza può essere fissato con almeno 2 fasce orarie per un anno. Almeno 14 periodi di tempo possono essere fissati in 24 ore. L'intervallo minimo di periodo di tempo è 15 minuti. Il periodo di tempo può essere fissato attraverso i punti zero.
3.4. Ha funzioni di congelamento come congelamento istantaneo, congelamento regolare, congelantesi giornalmente, ha acconsentito il congelamento ed il congelamento di ora.
3.5. Ha la funzione della registrazione di evento quale lo schiarimento zero, programmare, corretta le bozze di, spegne, tirare e chiudere il freno, ecc.
3.6. Funzione a distanza del trasporto di energia e di sconnessione. Il comando spento è pubblicato dall'interfaccia di comunicazione quale RS485 tagliare il ciclo del carico dell'utente; O pubblichi un'istruzione del trasporto di energia accendere il ciclo del carico dell'utente.
3.7. L'attivo si carica/funzione di trasmissione trasparente bidirezionale. Attivamente carichi i dati alla piattaforma corrispondente attraverso la rete wireless di LoRaWAN, con un intervallo di difetto (settable) di 4 ore.
3.8. Dopo che il metro è alimentato sopra ed il modulo di LoRaWAN è collegato alla rete, il metro è calibrato automaticamente.
Rappresentazione schematica LCD dell'esposizione a schermo pieno (come indicato sopra)
4.2. Il metro dell'elettricità è visualizzato dal LCD
Gli elementi specifici dell'esposizione sono elencati come segue:
| No. | Figura LCD | spieghi |
| 1 | | Carattere che può indicare quello: Mese corrente e precedente, i dodici mesi precedenti di consumo totale cumulativo di elettricità e consumo di elettricità ai vari tassi. |
| 2 | | Pannello dati ed il simbolo corrispondente dell'unità |
| 3 | | 1) Nella comunicazione 2) Indicazione di potere inversa 3) ①il ② rappresenta gli insiemi 1 e 2 di periodi 4) Indicazione di Undervoltage della tensione di supercapacitor o della batteria 5) Permetta l'indicazione di stato di programmazione 6) Tre volte dell'indicazione di errori di verifica di parola d'ordine |
| 4 | T3 T4 DEL T2 T1 | Indica lo stato del tasso corrente (valle di punta) |
| 5 | ----SU ----FUORI | ----SOPRA è lo stato del relè sopra ----FUORI è disinserito lo stato del relè |
4.3. Lampada dell'indicatore di condizione m/c
Il metro dell'elettricità usa un LED luminoso e di lunga vita come indicatore luminoso di impulso.
Ha indicatore luminoso di impulso di potenza attiva: rosso, esca solitamente, infiammando quando misurano la potenza attiva.
Indicatore di condizione m/c del modulo di LoRaWAN/NB-I o T/C at.1: verde. Sempre sopra indica online ed infiammare indica andare online.
5. DESCRIZIONE DI ASPETTO E COLLEGAMENTI DELL'INSTALLAZIONE
5.1. Disegno di installazione (unità: millimetro)
5.2. Schema elettrico
Di questi, 5,6 sono uscita di impulso reattiva. 7,8 sono uscita di impulso attiva. 9,10 sono uscita di orologio multifunzionale. E 11,12 sono uscita RS485.
5.3. Installazione
L'installazione in tensione di collegamenti è proibita rigorosamente!
Il metro dell'elettricità sarà installato all'interno il più distante possibile. La protezione speciale del contenitore di strumento sarà usata per installazione all'aperto. Il piatto inferiore dell'installazione sarà riparato sulla parete con la forte resistenza al fuoco e non facile alla vibrazione. Non ci devono essere gas corrosivi nell'aria circostante in cui il metro è installato. Eviti la polvere, lo spruzzo di sale, ecc.
Nel per mezzo del metro dell'elettricità, i collegamenti devono essere condotti rigorosamente secondo lo schema elettrico nella copertura della coda del metro. È raccomandato per usare il filo di rame per il cavo collegato al sedile terminale. Le viti del cavo fisso nel sedile terminale dovrebbero essere strette per evitare bruciare il metro dell'elettricità dovuto il cattivi contatto e riscaldamento.
Gli amperometri devono essere trasportati ed immagazzinati nelle circostanze d'imballaggio originali. I prodotti non saranno urtati severamente durante trasporto ed il disimballaggio e saranno trasportati ed immagazzinati secondo le condizioni ambientali di base di GB/T 25480-2010 per il trasporto e lo stoccaggio dello strumento ed i metodi di prova come stipulato nel 2010. I prodotti dovrebbero essere immagazzinati nel magazzino ed hanno disposto sulla struttura della piattaforma. L'altezza di impilamento non supererà cinque strati. Non ci saranno gas corrosivi presenti nell'ambiente immagazzinato.
7. PERIODO E SERVIZIO DI ASSISTENZA AL CLIENTE DI GARANZIA
Se l'utente aderisce alle specifiche dell'operazione del trasporto, di stoccaggio e dell'installazione e la guarnizione del cavo del produttore è ancora completa. Se c'è un problema di qualità, la nostra società è gratis la riparazione o sostituzione responsabile entro 18 mesi a partire dalla data della consegna il metro dell'elettricità.
Durante il ciclo di intera vita dei prodotti, dei nostri mezzi della società «tre garanzie» per tutti i prodotti del tester di elettricità, fornendo manutenzione ed i servizi necessari. Fornitura dello schema elettrico dell'attrezzatura e documenti e disegni tecnici necessari. Secondo i requisiti degli utenti, organizzi l'addestramento necessario per il personale e gli operatori di manutenzione. Fornendo i materiali di addestramento ed aggiornare regolarmente il software e fornire aggiornamento libero.
Dopo la ricezione della richiesta di servizio dell'utente del prodotto, la nostra società risponderà entro 12 ore.
