Attrezzatura intelligente LoRAWAN dell'amministrazione di sistema del monitoraggio di distribuzione di energia

Gestione dell'attrezzatura di distribuzione del sistema di controllo dell'ambiente per la stanza di distribuzione di energia

Introduzione della piattaforma

Secondo la situazione reale della stanza di distribuzione di energia, abbiamo sviluppato indipendente la piattaforma del monitoraggio dell'ambiente di potere della stanza di distribuzione di TimeWaveCloud e l'unità di monitoraggio intelligente dell'ambiente di dinamica del consumo di energia (iFSU). Realizza il monitoraggio come corrente, tensione, potere dell'operazione del carico ed i fattori di potenza, il monitoraggio di misura della temperatura del bus, il monitoraggio di misura della temperatura del cavo, il monitoraggio ambientale, la guardia dell'entrata, il controllo fan/del condizionatore d'aria, ecc. realizzano il monitoraggio dell'ambiente di potere per evitare il guasto dell'operazione dell'attrezzatura di distribuzione di energia causato fuori controllo dall'ambiente dell'operazione. Prolunghi il tempo di impiego di attrezzatura ed assicuri la sicurezza del personale di manutenzione.

Introduzione alle funzioni ed alle caratteristiche di sistema

• Controllo centralizzato: controllo centralizzato del iFSU;
• Modo di comunicazione: tratta in salita 4G (CAT1) /WLAN, tratta in discesa RS485/wireless;
• Architettura di software: B/S architecture+applet/APP+standard api;
• Integrazione di sistema: il monitoraggio di potere, il monitoraggio ambientale, il monitoraggio di sicurezza, monitoraggio della temperatura cavo/del bus è integrato;
• Monitoraggio in tempo reale: controllando e visualizzando la tensione, corrente, potenza attiva, potere reattivo, fattore di potenza ed altri parametri di esercizio dell'attrezzatura nella stanza di distribuzione di energia. E controllando i parametri ambientali di operazione della stanza di distribuzione di energia;
• Allarme in tempo reale: allarme per i parametri, la temperatura, l'umidità, il guasto di attrezzatura o la mancata comunicazione elettrotecnico anormale;
• Modo dell'allarme: allarme a finestra, allarme di voce, allarme udibile e visivo di SMS, dell'allarme di WeChat;
• Domanda di dati: esposizione ed interrogare le informazioni di operazione in tempo reale della stanza di distribuzione di energia;
• Modo di esposizione: Esposizione dell'esposizione, del grafico e della curva del grafico di Kanban;
• Rapporto di operazione: rapporto quotidiano, mensile, dell'annuale e di operazione;
• Gestione di permesso: definisca i permessi degli utenti ai livelli differenti accertarsi dell'operazione affidabile e sicura;
• Disposizione: piattaforma della nuvola, disposizione locale.

Schema elettrico

• Schema elettrico primario della sottostazione 10kV/stanza a forma di scatola di distribuzione

• Prodotti di hardware relativi

• Funzioni del software di sistema

1. Informazioni di dati del monitoraggio: Dati di energia elettrica: vari parametri di energia elettrica, tensione, corrente, potenza attiva, potere reattivo, fattore di potenza, ecc;
2. Dai dati di limite: tensione, potere, temperatura, ecc;
3. Temperatura e dati di umidità: temperatura del contatto del bus, temperatura del cavo, temperatura ambiente ed umidità ambientale;
4. Stato dell'allarme dello smog ed eliminazione dell'allarme;

• Visualizzazione

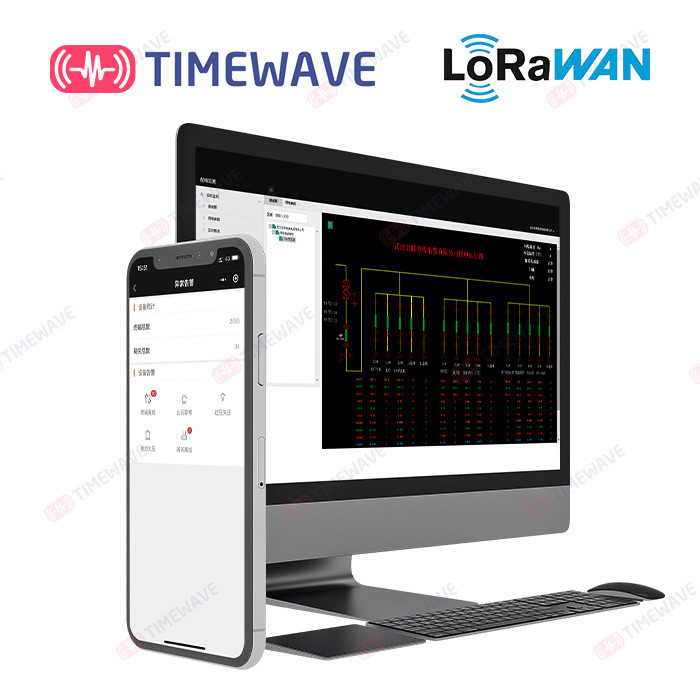

Panoramica di accesso della piattaforma (funzionamento e manutenzione della piattaforma): pricipalmente mostrare l'accesso totale, la quantità totale del trasformatore, la capacità totale del trasformatore, la quantità totale dell'attrezzatura ed il carico quotidiano, la quantità quotidiana di elettricità e l'esposizione della mappa. L'esposizione di funzionamento e di manutenzione della piattaforma può essere divisa.

• Più caratteristiche

1. Panoramica di presentazione dell'utente: visualizza il profilo del consumo di energia, il profilo del sito, lo stato dell'operazione, la curva e l'allarme di tutti gli utenti. Gli utenti possono essere scelti dalla casella a discesa;
2. Parametri di potere: tempo reale dell'esposizione e tensione storica, corrente, potere, fattore di potenza ed altre informazioni della curva del sito specificato;
3. Informazioni di temperatura: visualizzano la curva della temperatura ambiente nella stanza della sottostazione, nel tempo della raccolta, nel valore medio ed in altre informazioni;
4. Il sistema svolge pre la funzione di configurazione dell'allarme, che può realizzare la configurazione e la gestione delle strategie dell'allarme dell'attrezzatura (attrezzatura fuori linea, quantità analogica dal limite, temperatura dal limite, ecc.). Potete fissare il periodo di innesco dell'allarme, il tipo dell'allarme, se permettere a SMS, allarme udibile e visivo, ecc.
5. Informazioni pre attente: Le informazioni attente del sito sono registrate qui. L'allarme include: linea corrente ed altro allarme di tensione, dell'incrocio; Allarme di valore limite; Allarme di evento; Altri allarmi. Può registrare il numero totale e la categoria di allarmi e filtra le informazioni dell'allarme secondo gli stati differenti di ricerca. Potete anche osservare lo stato dell'allarme ed inviare gli ordini al personale di manutenzione e di funzionamento per occuparti dei problemi con la funzione della spedizione dell'allarme.
6. Gestione dell'utente: 4 sotto oggetti, compreso l'impostazione possibila di permesso utente, l'annotazione di esercizio, l'annotazione di controllo e l'annotazione del sistema. I permessi utenti possono essere fissati e cambiati nell'ambito di autorizzazione ad alto livello dell'utente. Le annotazioni dell'operazione sono annotazioni delle operazioni di sistema, quali la commutazione della pagina, la domanda di dati di sistema e le operazioni dell'attrezzatura. L'annotazione di controllo è usata per registrare le informazioni di controllo pubblicate dal sistema, compreso tempo, utente ed i comandi hanno funzionato. Serve da base importante per l'analisi di sistema di controllo successiva. Il sistema registra lo stato pertinente dell'operazione di sistema.
