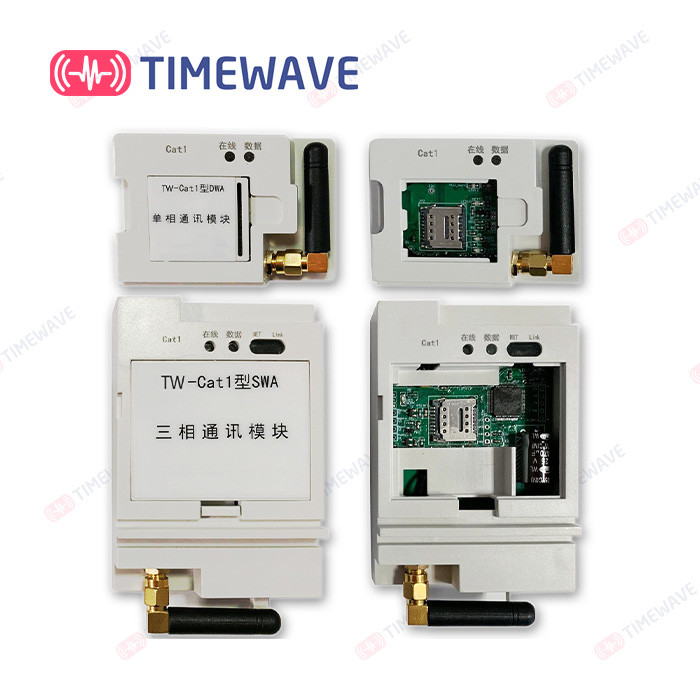

Modulo DC12V 500mA di Cat1 AMI Solutions Smart Metering Communication

Comunicazione module-TW-Cat1 di TimeWave Cat.1 basata sul bordo che computering per realizzare installazione indipendente del metro astuto

TW-Cat1 è un modulo di comunicazione per i singoli e metri astuti trifasi di watt-ora basati sulla computazione del bordo. Realizzi l'installazione indipendente di singoli e metri intelligenti trifasi di energia. L'interfaccia elettrica è unificata, evitante lo sviluppo secondario del metro di energia elettrica.

Cat1 (4G) che il modulo di comunicazione astuto del tester è incastonato con un modulo di comunicazione della rete con LASCI Cat.1 e GPRS effettuati in due modi e un microprocessore a 32 bit ad alta velocità. Finchè l'ambiente di uso dei metri astuti dell'elettricità è nell'ambito della rete di comunicazione Cat1, la piattaforma istantanea della gestione dell'accesso dei metri dell'elettricità può essere realizzata. Ricevi e risponda alle istruzioni controllo/della lettura pubblicate dalla piattaforma. Allo stesso tempo, può acquistare automaticamente i vari dati del metro di energia elettrica efficacemente controllando carica il ciclo e mansioni ed altri parametri di esercizio di segnalazione all'interno del modulo di comunicazione. Regolarmente ed attivamente carichi alla piattaforma della nuvola. Il modulo di comunicazione può direttamente sostituire il modulo dello SpA o il piccolo modulo senza fili del metro dell'elettricità corrente. Realizzi l'accesso alla rete Cat.1 e stabilisca il collegamento con la piattaforma di server specificata con il protocollo di TCP.

Funzioni principali e caratteristiche

• La progettazione astuta standard della scatola dell'interfaccia di comunicazione e del modulo del tester della griglia dello stato è adottata. È adatto alla maggior parte dei metri astuti. Può essere sostituito direttamente (spina calda).
• Il modulo di comunicazione ha la capacità di ottenere automaticamente le informazioni di indirizzo uniche di comunicazione del metro astuto attualmente fornito dopo acceso. È limitato al suo proprio indirizzo di comunicazione a distanza.
• Il modulo di comunicazione configura i parametri dell'operazione come carica l'elenco attività e carica il tempo di ciclo. Può leggere automaticamente i dati specificati del metro dell'elettricità e caricarlo alla piattaforma di servizio;
• I dati professionali dell'interfaccia scorrono la tecnologia di controllo automatico. Dia la priorità alla struttura dell'istruzione pubblicata dall'ingresso della piattaforma per completare la trasmissione trasparente bidirezionale in tempo reale;
• L'indicazione di stato del modulo di comunicazione è ricca. Lo stato di lavoro del modulo può essere determinato dall'indicatore di condizione m/c sul sito.
• I parametri configurati possono essere conservati quando il modulo di comunicazione è spento. Recupero automatico quando il potere è ristabilito.
• Latenza bassa, portatore della rete 4G. Esperienza di ritardo di millisecondo.
• Sulla base della rete attuale dell'operatore. Ampia copertura ed alta stabilità.
• Plug and play della carta SIM. Sostenga le reti 4G di tre operatori, vale a dire, di China Telecom, di China Mobile e di China Unicom;

Specifiche e parametri tecnici principali

Informazioni della banda di frequenza: TD-LTE Band38/39/40/41; FDD-LTE Band1/3/5/8; GSM Band3/8;

Grado di potere: TD-LTE Band38/39/40/41+23dBm (potere class3); FDD-LTE Band1/3/5/8 +23dBm (potere class3); GSM Band8 +33dBm (potere class4); GSM Band3 +30dBm (potere class1);

Interfaccia dell'antenna: connettore standard dell'antenna SMA;

Alimentazione elettrica: DC12V, 500mA;

Archiviazione di dati: tempo di archiviazione di dati dopo il ≥ di interruzione di corrente 10 anni;

Interfaccia di comunicazione: porta seriale standard di TTL;

Di baud rate dell'interfaccia di comunicazione del metro di energia elettrica: 2400bps;

Protocollo di comunicazione: tratta in discesa: conformi al protocollo di comunicazione DL/T645-2007. A monte: Protocollo di TCP;

Gamma di temperature di lavoro: - ℃ 25 ℃~60;

Gamma di temperatura di funzionamento di limite: - ℃ 40 ℃~70;

Gamma di temperatura limite del trasporto e di stoccaggio: - ℃ 40 ℃~70;

Umidità relativa: < 75%;

Pressione atmosferica: 63.0kPa~106.0kPa (altitudine 4000m e sotto);

Aspetto ed installazione dell'antenna

Diagramma astuto monofase dell'assemblea del tester di elettricità e del modulo di comunicazione Cat1

Diagramma astuto trifase dell'assemblea del tester di elettricità e del modulo di comunicazione Cat1
